Элементы конструкции

Стойка Л-1, Л-2

Вертикальные несущие элементы каркаса лесов. Соединяются между собой по принципу «труба в трубу». Рядовые стойки Л-1 выпускаются длиной 4 м, доборные Л-2 — 2 м.

Башмак Л-4

Нерегулируемое по высоте основание нижнего ряда вертикальных стоек лесов.

Пробка-анкер Л-15

Крепежный элемент, обеспечивающий привязку каркаса лесов к фасаду здания. Анкера рассчитаны на многоразовое применение.

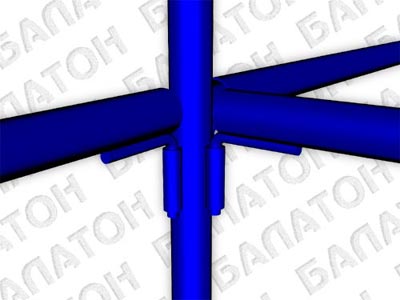

Узел соединения

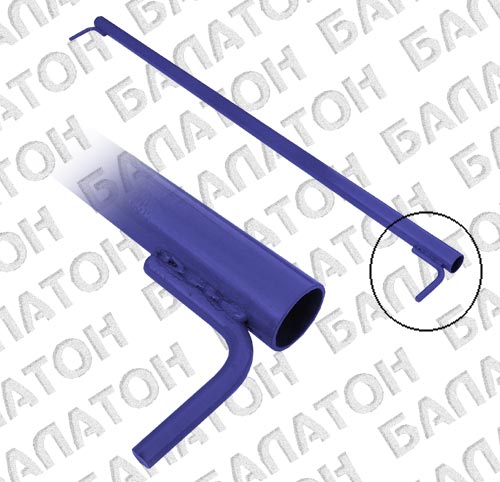

Ригель Л-6

Горизонтальные элементы, соединяющие стойки лесов между собой вдоль фасада здания. Служат основанием для рабочих настилов, перилами ограждения рабочих ярусов и лестничных маршей. Соединяются со стойкой при помощи наваренного штыря, вставляемого в патрубок на стойке. Выпускаются длиной 2,44 м.

Ригель Л-9

Горизонтальные элементы, соединяющие стойки лесов между собой вдоль фасада здания. Служат основанием для рабочих настилов, перилами ограждения рабочих ярусов и лестничных маршей. Соединяются со стойкой при помощи наваренного штыря, вставляемого в патрубок на стойке. Выпускаются длиной 1,52 м.

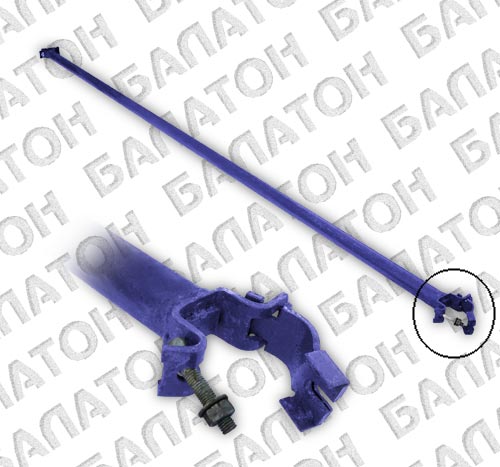

Связь диагональная Л-5

Горизонтальные элементы, обеспечивающие жесткость каркаса лесов в плане. Ставятся по диагонали в горизонтальной плоскости и соединяются со стойкой при помощи наваренного штыря, вставляемого в патрубок на стойке. Выпускаются длиной 2,9 м.

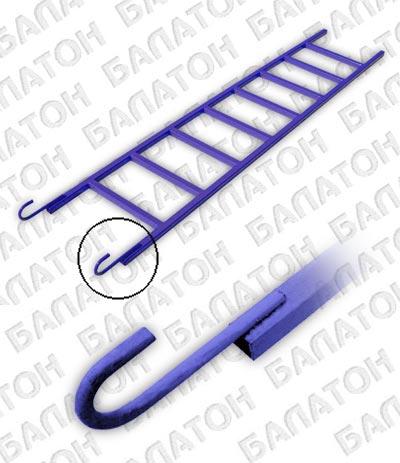

Лестница Л-17

Элементы, обеспечивающие доступ персонала на рабочие ярусы лесов. Имеют крюковые зацепы для фиксации на ригеле Л-9, нижним краем опираются на настил. Выпускаются длиной 2,2 м.
