Чертежи

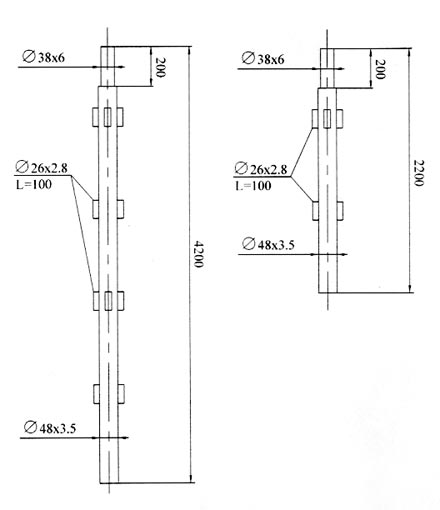

Стойка Л-1, Л-2

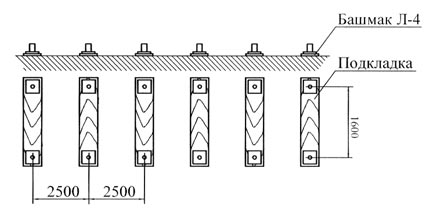

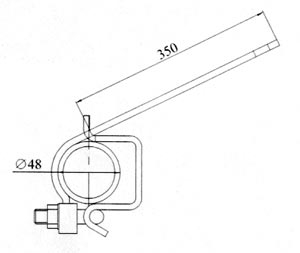

Башмак Л-4

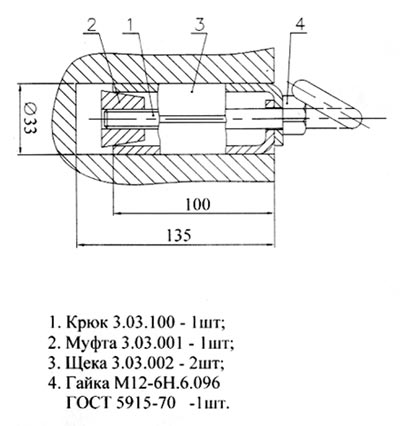

Пробка-анкер Л-15

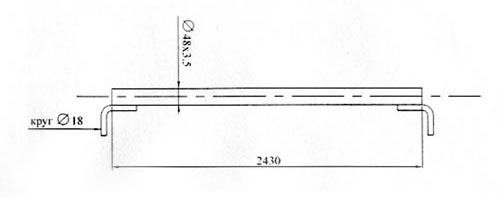

Ригель Л-6

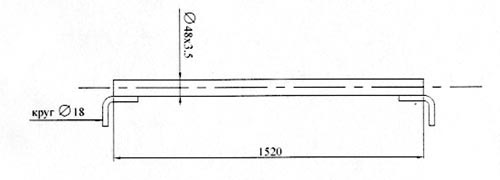

Ригель Л-9

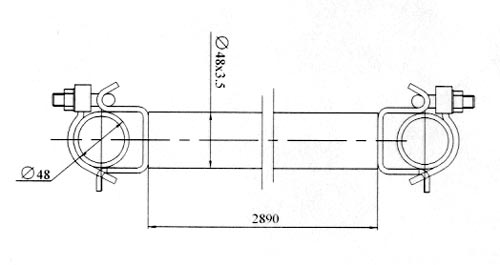

Связь диагональная Л-5

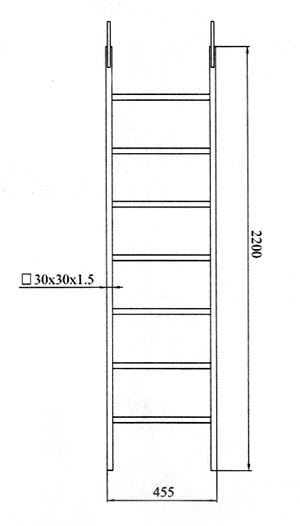

Лестница Л-17

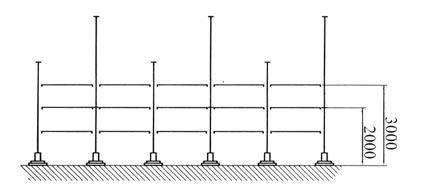

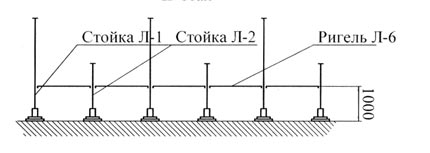

I этап монтажа лесов
II этап монтажа лесов
III этап монтажа лесов

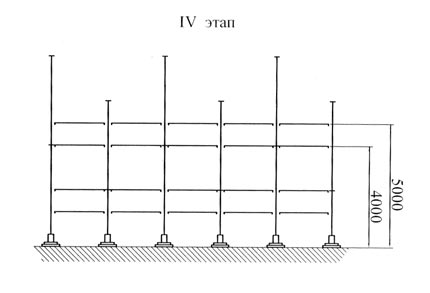

IV этап монтажа лесов
- Дальнейший монтаж лесов производится в том же порядке, т.е. наращивание стоек с креплением к стене в месте стыка, установка ригелей, перемашивание настила. При этом ригели нечетных ярусов снимаются и переставляются выше, а ригели четных ярусов остаются на месте в качестве связей.
- Диагональные связи Л-5 ставить в двух соседних пролетах по концам лесов и через 25-30 м по длине.

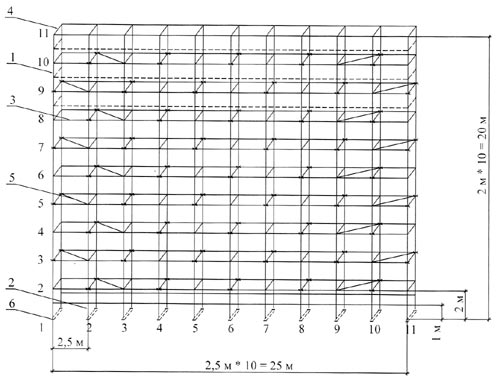

Схема установки лесов ЛСПШ-2000-40, комплект 500 м2 (20х25)
Условные обозначения:
— — деревянные подкладки;
х — стыки стоек
1. Стойка Л-1 4м;
2. Стойка Л-2 2м;
3. Ригель Л-6 2,44м;
4. Ригель Л-9 1,5м;
5. Связь Л-5 2,9м
6. Башмак Л-4
7. Крюк двойной Л-13
Анкера Л-15 ставятся в местах стыков стоек.
